Квадрат криогенный: виды, марки стали и сферы применения

Квадрат криогенный представляет собой сортовой прокат квадратного сечения, изготовленный из специальных сталей, способных сохранять прочность и пластичность при экстремально низких температурах. В отличие от обычного конструкционного квадрата, этот вид проката предназначен для работы в условиях глубокого холода — вплоть до минус 196 °C и ниже. Именно поэтому его основными потребителями являются предприятия криогенного машиностроения, авиакосмической отрасли и химической промышленности, где от надежности материала зависят жизни людей и безопасность целых производств.

Что такое криогенный квадрат и чем он отличается от обычного

Главное отличие криогенного квадрата от стандартного сортового проката кроется в химическом составе стали и технологии производства. Обычные конструкционные стали при охлаждении ниже минус 40 °C становятся хрупкими и могут разрушиться от незначительной нагрузки. Криогенные стали, напротив, сохраняют ударную вязкость и пластичность даже при температурах сжиженных газов.

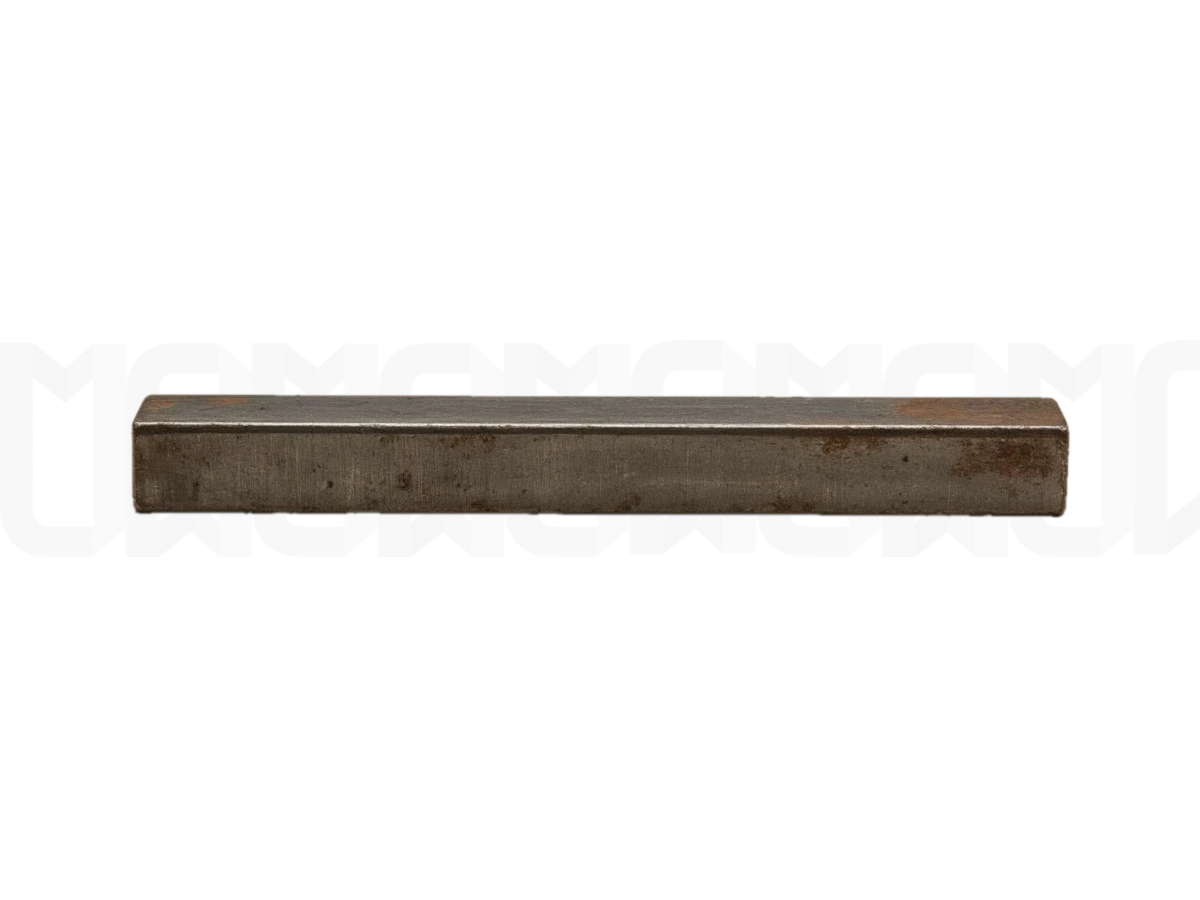

Производство криогенного квадрата регламентируется ГОСТ 1133-71, который устанавливает требования к кованому прокату квадратного сечения. Согласно этому стандарту, заготовку разогревают и многократно обрабатывают давлением на кузнечно-прессовом оборудовании до получения нужной геометрической формы, после чего поверхность обязательно очищают от окалины механическим способом. Сортамент включает прутки со стороной от 40 до 200 мм и длиной от 0,75 метра.

Марки стали для криогенного квадрата

Для изготовления криогенного квадрата применяются специальные легированные и нержавеющие аустенитные стали, в составе которых железо легируется хромом, никелем, марганцем, титаном и другими элементами. Выбор марки определяется требуемым диапазоном рабочих температур и условиями эксплуатации.

Среди распространенных марок можно выделить несколько ключевых групп. Сталь 0Н9 и её модификации (0Н9А, 0Н9Б) относятся к легированным специальным сталям и применяются для сварных конструкций, работающих при температурах не ниже минус 196 °C. Сталь 03Х13Н9Д2ТМ отличается высокой прочностью и сохраняет ударную вязкость не менее 35 Дж/см² при минус 196 °C. Сталь 10Х14Г14Н4Т способна работать в диапазоне от минус 196 до плюс 700 °C, что делает её универсальным материалом для криогенной техники и химического оборудования.

Стоит отметить, что для криогенного квадрата используются и стали с особыми свойствами: 03Х20Н16АГ6 выдерживает температуры до минус 269 °C, а 07Х21Г7АН5 — до минус 253 °C. Такие материалы незаменимы в ракетно-космической технике и установках разделения воздуха.

Механические свойства и особенности эксплуатации

Криогенный квадрат должен соответствовать строгим требованиям по механическим свойствам при рабочей температуре. Ключевым параметром является ударная вязкость — способность материала поглощать энергию удара без разрушения. Для стали 03Х13Н9Д2ТМ при минус 196 °C этот показатель составляет не менее 35 Дж/см², для стали 07Х21Г7АН5 — не менее 30 Дж/см², а для 10Х14Г14Н4Т — не менее 50 Дж/см².

Предел текучести также нормируется для каждой марки: у 03Х13Н9Д2ТМ он составляет не менее 390 Н/мм², у 07Х21Г7АН5 — не менее 450 Н/мм², у 10Х14Г14Н4Т — не менее 340 Н/мм². Эти характеристики обеспечивают надежность конструкций при воздействии статических и динамических нагрузок в условиях глубокого холода.

Для расчета температурных деформаций конструкций из криогенного квадрата используется коэффициент линейного расширения. При охлаждении от комнатной температуры до минус 196 °C линейные размеры деталей уменьшаются, что необходимо учитывать при проектировании. Формула для расчета изменения длины:

ΔL = α ⋅ L₀ ⋅ ΔT, где:

• ΔL — изменение длины, м;
• α — коэффициент линейного расширения, 1/°C (для аустенитных сталей ≈ 16,5·10⁻⁶ 1/°C);
• L₀ — начальная длина, м;
• ΔT — изменение температуры, °C.

Например, для детали длиной 1 метр при охлаждении от 20 °C до минус 196 °C изменение длины составит: 16,5·10⁻⁶ ⋅ 1 ⋅ (−216) = −0,00356 м, то есть деталь укоротится примерно на 3,6 мм. Этот эффект обязательно учитывается при сборке криогенного оборудования.

Сферы применения криогенного квадрата

Криогенный квадрат находит применение в тех областях, где обычные материалы не выдерживают экстремальных условий. В криогенном машиностроении из него изготавливают элементы емкостей и резервуаров для хранения и транспортировки сжиженных газов: азота, кислорода, природного газа. Эти конструкции должны выдерживать не только низкие температуры, но и циклические нагрузки, возникающие при заполнении и опорожнении резервуаров.

В авиакосмической отрасли криогенный квадрат используется для производства деталей топливных систем ракетных двигателей, работающих на жидком водороде и кислороде. Титан и специальные стали, применяемые для этих целей, сохраняют прочность и вязкость при температурах жидкого гелия и водорода.

Химическая и нефтеперерабатывающая промышленность также являются крупными потребителями криогенного квадрата. Из него изготавливают детали оборудования для установок разделения воздуха, азотных и кислородных станций, а также элементы арматуры, работающей в агрессивных средах при низких температурах. В научно-исследовательских установках, связанных с физикой низких температур, криогенный квадрат используется для изготовления технологической оснастки и несущих конструкций.

Ответы на популярные вопросы о криогенном квадрате

Что такое криогенный квадрат и чем он отличается от обычного конструкционного?

Криогенный квадрат — это горячекатаный или кованый профиль квадратного сечения из специальных марок стали, предназначенный для эксплуатации при температурах от минус 183 °C и ниже. Главное отличие от обычного конструкционного квадрата заключается в химическом составе стали и технологии производства. Обычные стали при охлаждении ниже минус 40 °C переходят в хрупкое состояние и могут разрушиться от незначительной нагрузки. Криогенные стали сохраняют ударную вязкость и пластичность благодаря специальному легированию хромом, никелем, марганцем и титаном.

Какие марки стали используются для криогенного квадрата?

Для изготовления криогенного квадрата применяются легированные специальные стали (0Н6, 0Н6А, 0Н9, 0Н9А, 0Н9Б) и нержавеющие аустенитные стали (03Х13Н9Д2ТМ, 03Х17Н14М3, 03Х19Г10Н7М2, 03Х20Н16АГ6, 07Х21Г7АН5, 10Х14Г14Н4Т, 12Х18Н10Т). Выбор марки определяется требуемым диапазоном рабочих температур: стали 0Н6 и 0Н9 применяются до минус 120 и минус 196 °C соответственно, а 03Х20Н16АГ6 и 10Х14Г14Н4Т выдерживают температуры до минус 269 °C.

По какому стандарту производится криогенный квадрат?

Основным стандартом на сортамент и общие технические условия для горячекатаного и кованого квадрата, включая криогенный, является ГОСТ 1133-71. Этот документ устанавливает размеры сторон, предельные отклонения, длину прутков и требования к форме проката. Для криогенного квадрата также могут применяться ГОСТ 2591-2006 (для горячекатаного проката) и ГОСТ 8559-75 (для калиброванного).

Каковы ключевые свойства криогенного квадрата?

Ключевыми свойствами криогенного квадрата являются гарантированная ударная вязкость при рабочей температуре, отсутствие перехода в хрупкое состояние при глубоком охлаждении, свариваемость с применением специальных расходных материалов и устойчивость к воздействию химически активных веществ. Для стали 03Х13Н9Д2ТМ ударная вязкость при минус 196 °C составляет не менее 35 Дж/см², для 07Х21Г7АН5 — не менее 30 Дж/см², для 10Х14Г14Н4Т — не менее 50 Дж/см². Предел текучести этих марок составляет от 340 до 450 Н/мм².

Где применяется криогенный квадрат?

Криогенный квадрат применяется для изготовления металлоконструкций и деталей, работающих в условиях глубокого холода: элементов криогенных емкостей и резервуаров для хранения сжиженных газов, несущих конструкций и арматуры для установок разделения воздуха, деталей транспортной и стационарной криогенной техники, технологической оснастки для научно-исследовательских установок. Также он используется в авиакосмической отрасли для топливных систем ракетных двигателей и в химической промышленности для оборудования, работающего при низких температурах в агрессивных средах.
